270萬噸/年煉油搬遷改造集中加工項目300萬噸/年常壓蒸餾裝置常壓爐設計

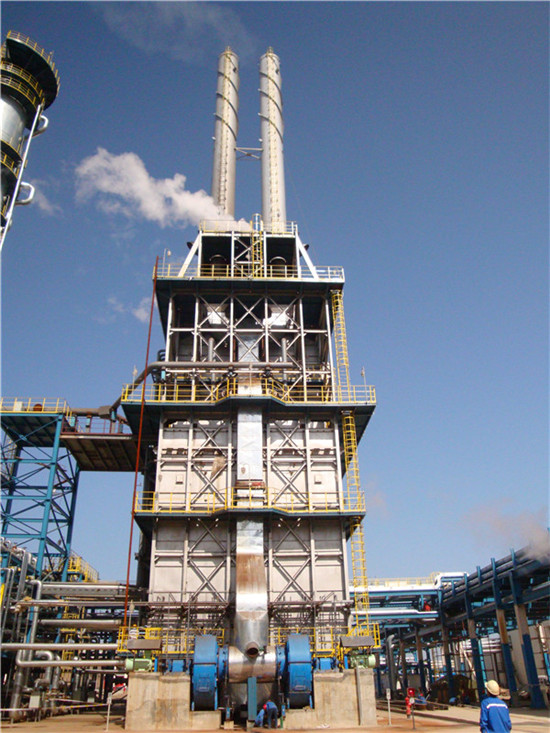

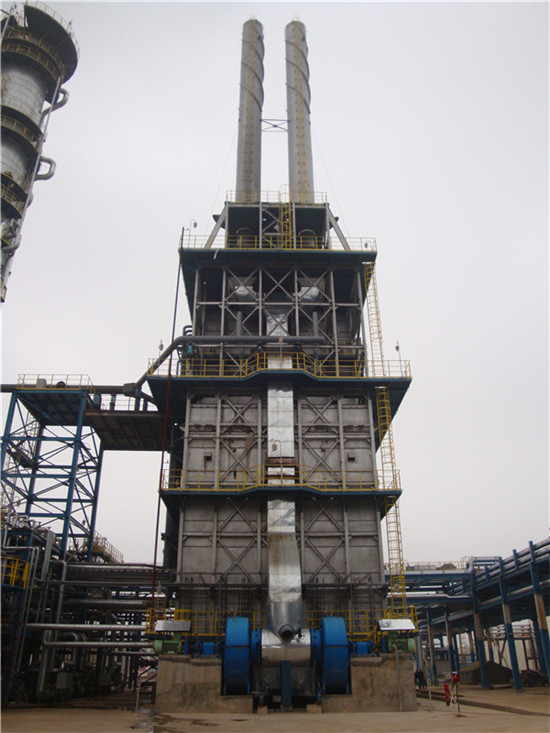

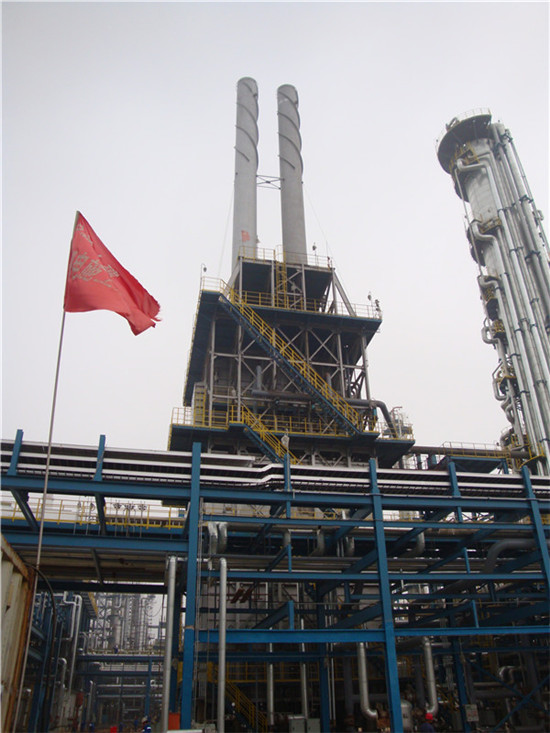

中國石油慶陽石化分公司,Ⅱ常減壓裝置,本裝置加工量為300×104t/a。本裝置的一臺常壓爐由大慶華凱設計完成,常壓爐用于初底油和過熱蒸汽,設計熱負荷為37.34MW。
本爐設計采用了全密封設計,徹底解決爐體結構及配件的密封問題;對流室除下面三排采用光管外,其它全部采用腰鼓形釘頭管,以便徹底解決提高處理量后常壓爐對流室的傳熱、煙氣阻力、積灰等問題。在爐頂采用兩臺新型熱管空氣預熱器,以便徹底解決預熱器腐蝕和傳熱技術落后的問題,由引風機直接將熱風引到燃燒器,以節省上下風道的投資。為了使加熱爐常年都有一個較高的熱效率,空氣預熱器的環境溫度是按著夏季設計的,這樣冬季由于環境溫度,空氣預熱器的排煙溫度會出現低溫腐蝕,為了解決這一問題,在風機的入口風道上安裝了大慶華凱公司的專利產品調風閥,如果加熱爐低負荷運轉或冬季環境溫度低造成加熱爐空氣預熱器的上部排煙溫度低于160℃,工作人員就應該適當開啟和調整調風閥,使其排煙溫度始終保持在160℃以上。
