焦化裝置擴能改造--焦化C爐設計

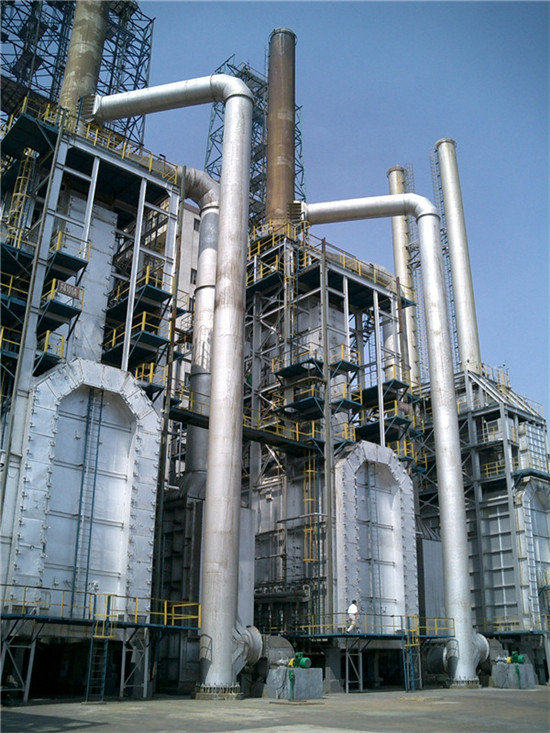

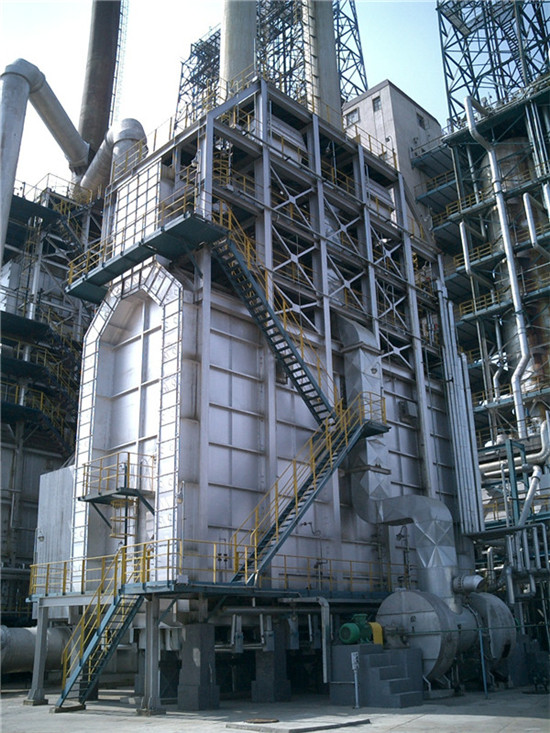

中國石油遼陽石化分公司,焦化裝置擴能改造項目。本裝置的一臺焦化C爐由大慶華凱設計完成,其設計熱負荷為24.19MW。
本爐設計時,為了解決本裝置自產低壓瓦斯燃燒問題設計采用了HKL-80燃燒器,有效的解決了低壓瓦斯的預混和燃燒問題。為了強化對流室爐管的外膜傳熱系數,減少爐管根數設計采用了R型鋸齒形翅片管。為了保證強制通風的需要,本爐設計時采用了備用風機,工作風機一旦出現問題備風機及蝶閥(執行機構)會自動投入運行,所以要求備用風機必須長年處于完好狀態。為了提高加熱爐的熱效率,減少爐體泄漏,全爐在結構上進行了全密封設計。為了提高加熱爐的熱效率、裝置能耗,在對流室頂部設置了兩臺蒸發液式傳熱管預熱器,它具有傳熱效率高、使用年限長的特點。為了提高加熱爐熱效率,減少預熱器低熱腐蝕的機會,使其加熱爐的排煙溫度常年保持在160℃左右,設計采用了本公司的專利技術調風閥,如果加熱爐低負荷或冬季由于外界空氣溫度低,使預熱器的排煙溫度低于155℃時,可適當開啟風道下部的調風閥,使其排煙溫度常年保持在155℃以上,以確保預熱器不會造成低熱腐蝕。
